Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

49

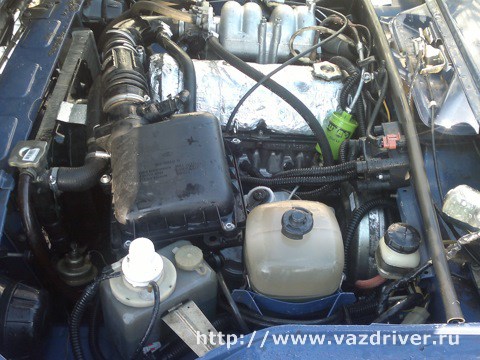

Двигатель (вид сверху):

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

 1 – колодки с проводами карбюратора

 2 – шланг обратного слива топлива

 3 – шланги отопителя

 4 – шланг вакуумного усилителя

 5 – шланг подачи топлива

 6 – наконечник троса привода сцепления

 7 – провод катушки зажигания

 8 – шланги радиатора

 9 – тяга дроссельной заслонки

 10 – тяга воздушной заслонки

 11 – провод датчика контрольной лампы аварийного давления масла



Двигатель (вид снизу):

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

 1 – генератор

 2 – правая передняя опора

 3 – двигатель

 4 – коробка передач

 5 – стартер

 6 – выключатель света фонарей заднего  хода

 7 – растяжка

 8 – левая передняя опора

 9 – левый привод передних колес

 10 – пробка маслосливного отверстия коробки передач

 11 – задняя опора

 12 – тяга привода переключения передач

 13 – масляный картер

 14 – правый привод передних колес

 15 – пробка маслосливного отверстия двигателя

 Снятие двигателя



 Перед снятием двигателя отсоедините провод от клеммы “—” аккумуляторной батареи.

 Слейте: охлаждающую жидкость,  масло из картера двигателя, масло из КПП

Рекомендации:  Снимайте двигатель в сборе с коробкой передач.  Снимая двигатель, опускайте его из моторного отсека вниз.  Удобнее снимать двигатель, установив автомобиль на подъемнике.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

1.Отверните болты крепления и снимите защиту картера.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

2. Снимите приемную трубу глушителя

 Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

3. Снимите воздушный фильтр

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

4. Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

5. Отверните болт и отсоедините провод “массы” от картера сцепления.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

6. Ослабьте затяжку хомутов и отсоедините шланги от термостата.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

7. Отсоедините высоковольтный провод от центральной клеммы крышки распределителя зажигания.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

8. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

9. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса.

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

10. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.



11. Снимите наконечник троса с рычага привода выключения сцепления.

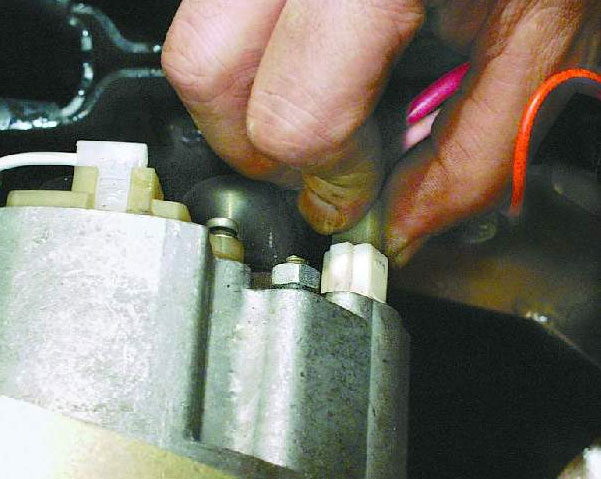

12. Отсоедините колодку с проводом от клеммы тягового реле стартера.



13. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.  Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

14. Отсоедините колодку с проводом от клеммы генератора.

15. Отверните гайку и отсоедините провода от клеммы генератора.



16. Отсоедините колодку с проводом от клеммы запорного электромагнитного клапана карбюратора.

17. Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора. Выньте шланг из пластмассового хомута.

18. Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой.



19. Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос.

20. Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок.

21. Снимите возвратную пружину привода дроссельных заслонок.



22. Снимите трос привода акселератора с сектора привода дроссельных заслонок.

23. Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов.

24. Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода (ЭПХХ).



25. Отсоедините провод от датчика температуры охлаждающей жидкости.

26. Отсоедините провод от датчика давления масла.

27. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.



28. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

29. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

30. Отверните гайку крепления и отсоедините трос от привода спидометра.



31. Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач.

32. Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески.

33. Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию силового агрегата.



34. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

35. Отверните гайку крепления шарового шарнира рулевой тяги.

36. Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника.



37. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

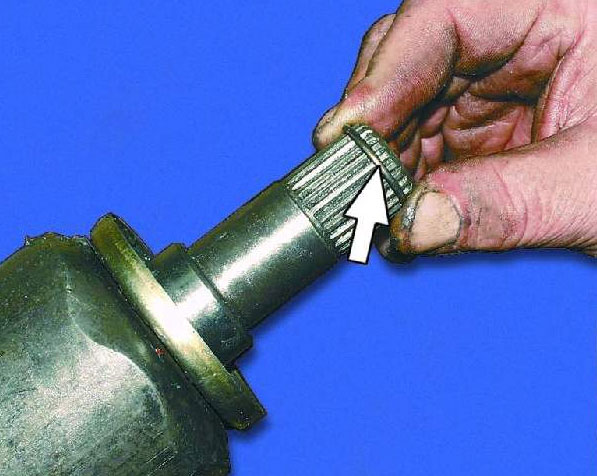

38. Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону.

39. Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому.



40. Отверните три болта крепления и снимите щиток картера сцепления. Операции, указанные в пунктах 40 и 41, выполняются для облегчения работы на снятом двигателе при коробке передач.

41. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

42. Зацепите двигатель за рымы и натяните тросы тали.



43. Отверните две гайки крепления задней опоры силового агрегата к кузову.

44. Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата.

45. Отверните гайку и выньте болт левой передней опоры силового агрегата.







 46. Опустите двигатель на подставки, приподнимите автомобиль и выньте из-под него двигатель.



 Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя.
