Схема подключения печки (отопителя) ВАЗ-2108, 2109 и 21099

ustroystvo-otopitelya

В предверии холодов как никогда актуальным становится вопрос работоспособности отопителя в вашем автомобиле ВАЗ-2109, поэтому предлагаем Вашему вниманию схему подключения печки (отопителя) ВАЗ-2108 – ВАЗ-21099

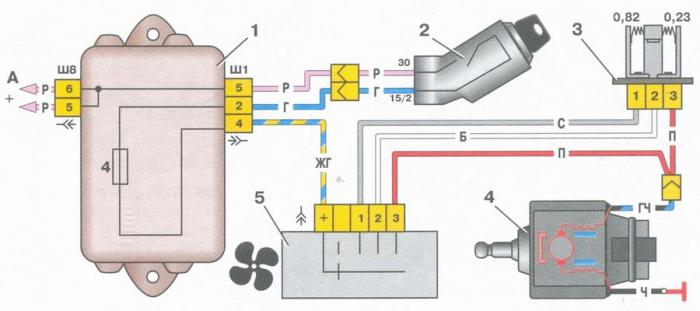

  1. Монтажный блок предохранителей и реле. (как видно по схеме за печку отвечает предохранитель Ф4)
  2. Замок зажигания.
  3. Дополнительный резистор.
  4. Электродвигатель вентилятора.
  5. Переключатель режимов работы.

Схема подключения печки (отопителя) ВАЗ-2108, 2109 и 21099

Так же рассмотрим с вами типовые неисправности, которые чаще всего встречаются в печках ВАЗ-2108, 2109 и 21099:

  • Двигатель перестал работать в разных режимах — причина в выходе из строя дополнительного резистора. Его необхдимо заменить на новый.
  • При включение электродвигателя постоянно перегорает предохранитель, то проблема в замыкании обмотки якоря на массу. Требуется полная замена.
  • Медленное вращение вала двигателя могли спровоцировать — загрязнение или окисление коллектора, в этом случае коллектор необходимо отполировать. Так же причина может быть и в подшипниках, которые уже сильно износились. Межвитковое замыкание в обмотке якоря.
  • Все остальные неисправности ввиде отсутствия подачи напряжения к двигателю, обрывы в цепи питания, поломка переключателя и т.д определяются и устраняются согласно приведенной выше электрической схеме.

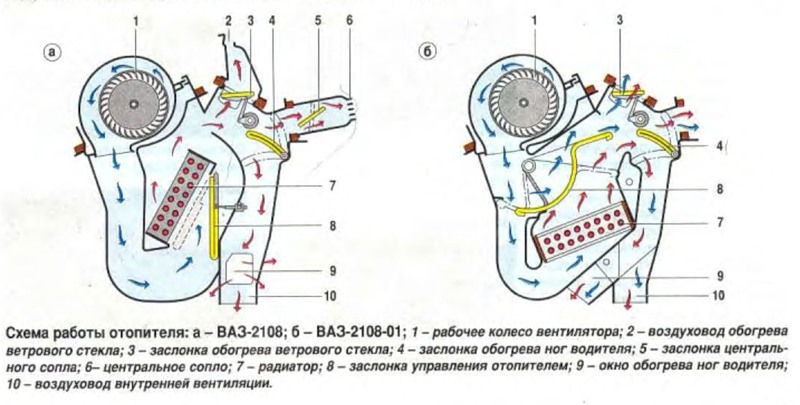

Так же давайте рассмотрим схему работы отопителя 2109 и 2108 – как распределяются воздушные потоки в зависимости от модификации

Схема подключения печки (отопителя) ВАЗ-2108, 2109 и 21099
