Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

predohran_2108

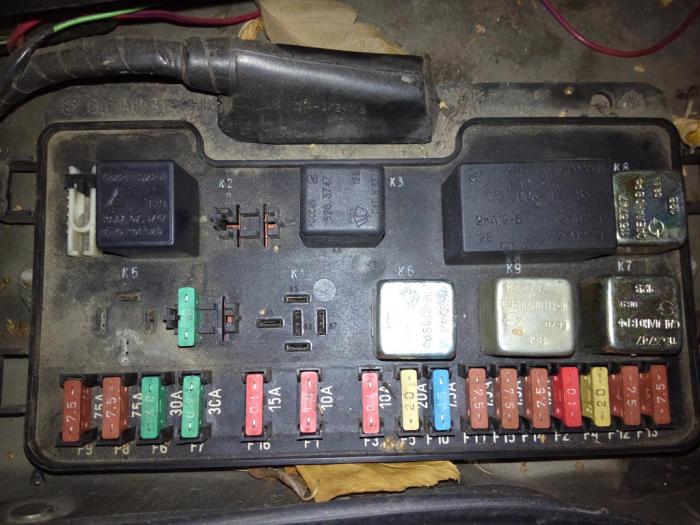

Блок предохранителей на ВАЗ-2109 расположен под капотом и выглядит следующим образом:

Блок предохранителей ВАЗ-2109

Прилагаем так же схему расположения предохранителей и реле в блоке:

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

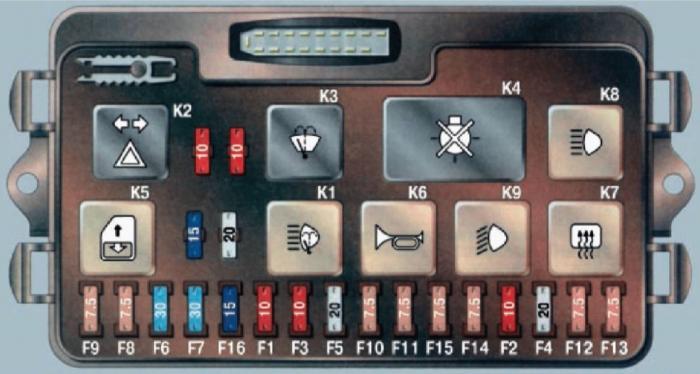

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

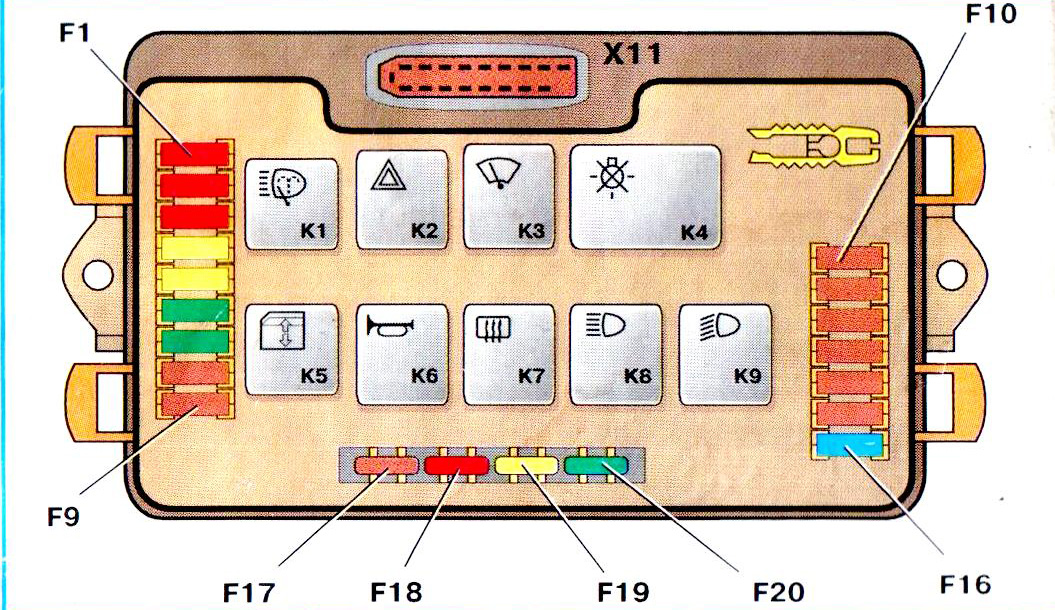

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

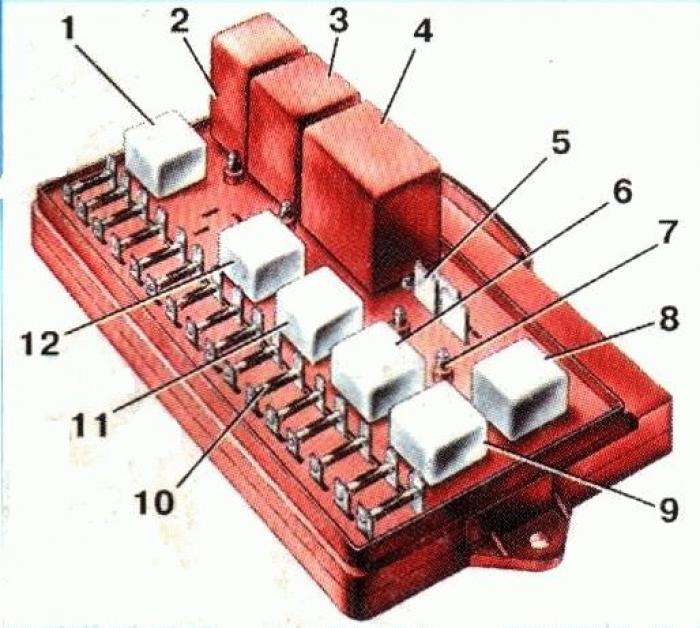

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)

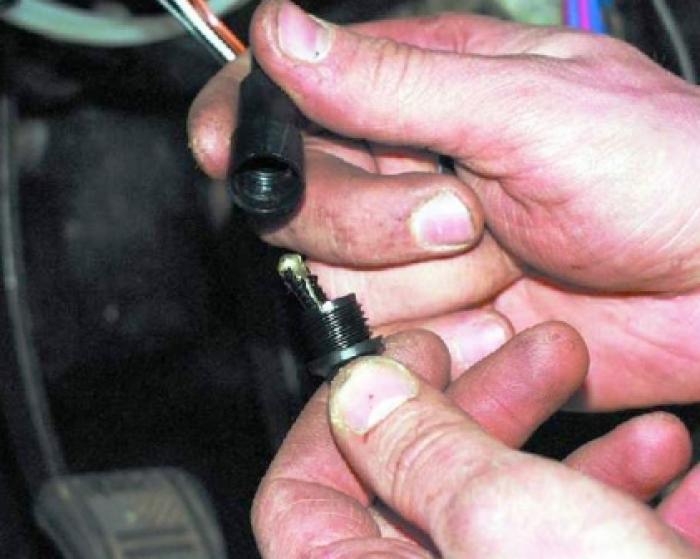

Обращаем ваше внимание, что предохранитель задних ПТФ ВАЗ-2109 и 2108 расположен отдельно от блока, с лева от водительского места под панелью. Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

А вот и расшифровка значений предохранителей ВАЗ-2109, 2108 и 21099:

Ампер

Предохраняемые цепи:

F9

7,5

Противотуманная фара с правой стороны

F8

7,5

Противотуманная фара с левой стороны

F1

10

Омыватель фар

F7

30

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

F16

15

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

F16

15

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа “чек”
Открытие дверей

F3

10

Освещение салона
Задние фары

F6

30

Стеклоподъемники

F10

7,5

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

F5

20

Звуковой сигнал

F11

7,5

Габарит заднего правого фонаря

F2

10

Аварийка

F4

20

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

F15

7,5

Правая фара

F14

7,5

Левая фара

F13

7,5

Ближний свет левой фары

F12

7,5

Ближний свет правой фары

1

8

Резервный

2

8

Резервный

3

8

Омыватель фар

4

16

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

5

8

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа “чек”
Открытие дверей

6

8

Задние тормоза
Освещение салона

7

8

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

8

16

Вентилятор радиатора

9

8

Левый задний габарит

10

8

Правый задний габарит

11

8

Аварийный сигнал

12

16

Прикуриватель
Обогрев заднего стекла

13

8

Дальний свет правой фары

14

8

Дальний свет левой фары

15

8

Ближний свет левой фары

16

8

Ближний свет правой фары

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

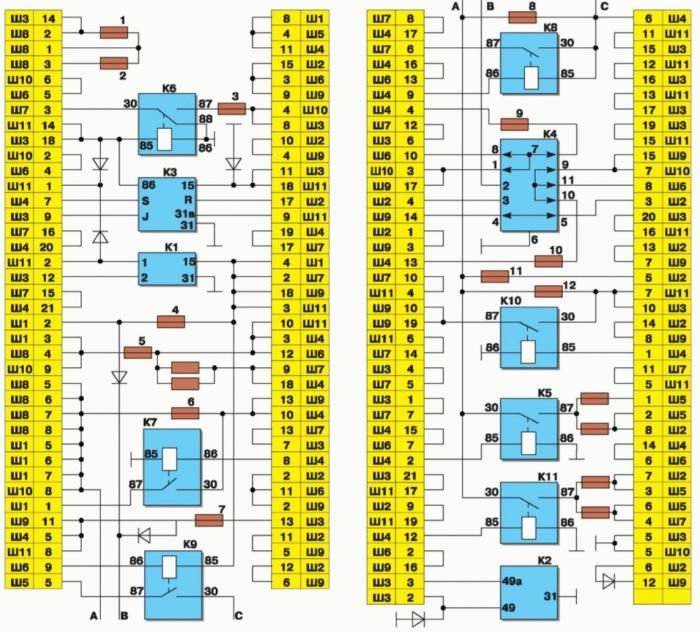

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

K1 — реле времени омывателя заднего стекла; K2 — реле-прерыватель указателей поворота и аварийной сигнализации; KЗ — реле стеклоочистителя; K4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); K5 — реле включения дальнего света фар; K6 — реле включения фароочистителей; K7 — реле питания стеклоподъемников; K8 — реле включения звукового сигнала; K9 — реле включения электродвигателя вентилятора системы охлаждения двигателя; K10 — реле включения обогрева заднего стекла; K11 — реле включения ближнего света фар

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

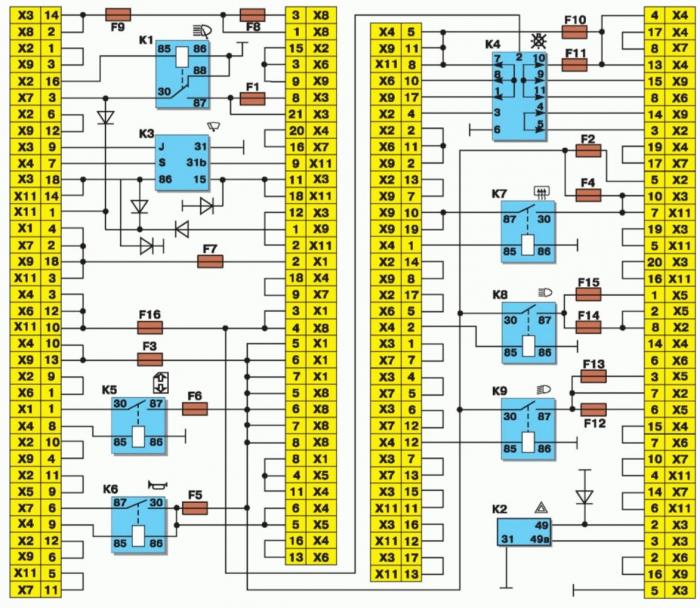

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

K1 — реле включения очистителей фар; K2 — реле-прерыватель указателей поворота и аварийной сигнализации; KЗ — реле очистителя ветрового стекла; K4 — реле контроля исправности ламп; K5 — реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7 — реле включения обогрева заднего стекла; K8 — реле включения дальнего света фар; K9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители

Надеемся что этот мануал был вам полезен ;)
