В любом автомобиле рано или поздно автолюбитель сталкивается с неработоспособностью тех или иных узлов и агрегатов, особенно это касается электрики. Может перестать работать прикуриватель, могут погаснуть габариты или отключиться кондиционер, или просто освещение в салоне отказать. Не стала исключением и Лада Веста. Прежде чем менять неработающий узел, нужно обязательно проверить предохранители, которые защищают эти цепи. Или реле. Все это традиционно расположено в блоке предохранителей, коих у Lada Vesta целых два – один в салоне и второй в подкапотном пространстве. Давайте вместе рассмотрим какие предохранители и реле за что отвечают и куда именно лезть в случае выхода тех или иных электроприборов в Весте. Начнем с салонного блока предохранителей.

Расположение салонного блока предохранителей Лада Веста:

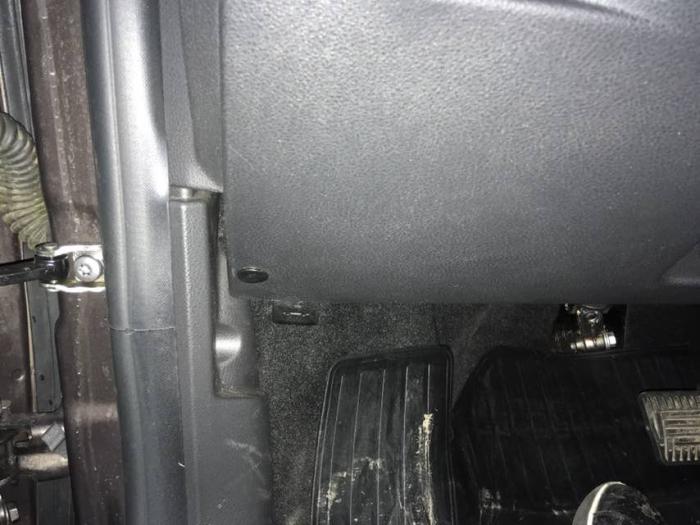

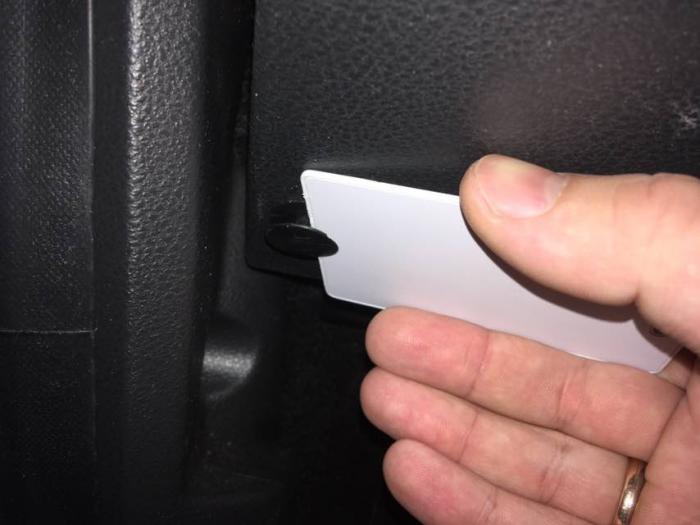

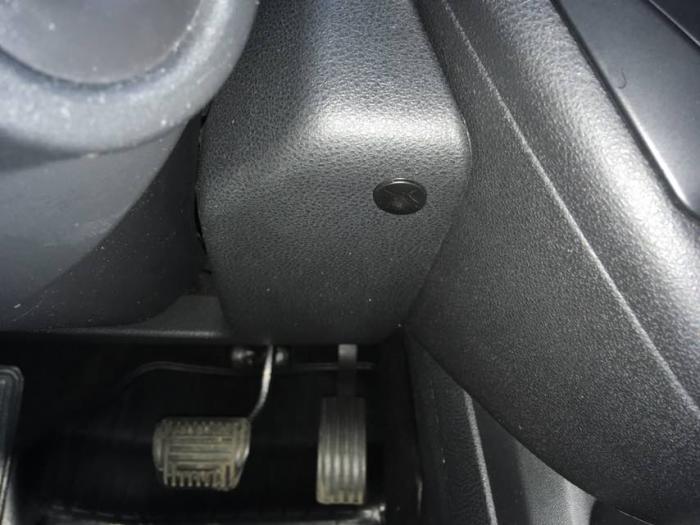

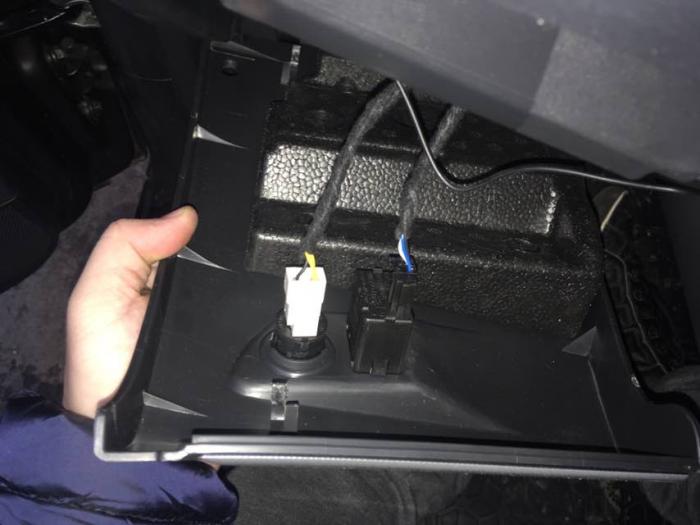

Для того, что бы получить доступ к Блоку предохранителей в Лада Веста, нам необходимо снять две защелки, делается это следующим образом:

Блок предохранителей Схема и расположение Лада Веста (Lada Vesta)

Блок предохранителей Схема и расположение Лада Веста (Lada Vesta)

Блок предохранителей Схема и расположение Лада Веста (Lada Vesta) Блок предохранителей Схема и расположение Лада Веста (Lada Vesta) Блок предохранителей Схема и расположение Лада Веста (Lada Vesta) Блок предохранителей Схема и расположение Лада Веста (Lada Vesta)

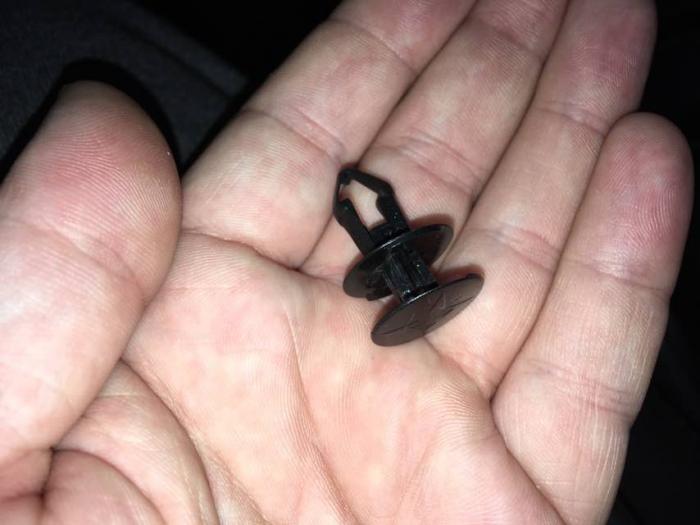

Поздравляем, если вы это сделали аккруатно, то заклепки останутся целыми, они многоразовые

Вот как выглядит блок предохранителей в Lada Vesta

Блок предохранителей Схема и расположение Лада Веста (Lada Vesta)

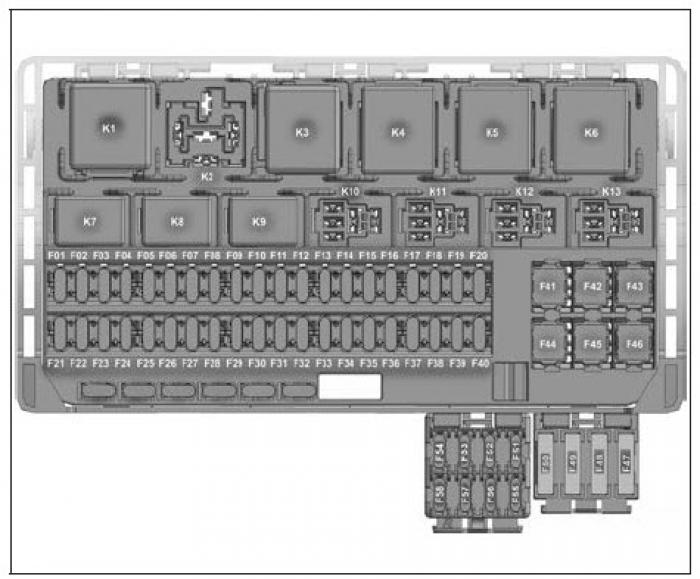

Давайте рассмотрим схематическое обозначение реле и предохранителей в салонном блоке на Весте:

Блок предохранителей Схема и расположение Лада Веста (Lada Vesta)

А теперь узнаем какие электрические цепи защищают предохранители в блоке:

Предохра­

нитель

Номинал

Цепь

Назначение

Тип

предохранителя

Р1

К15

Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при ава­риях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС)

mini

Р2

К15

Питание 1 комбинации приборов (КП)

mini

РЗ

10А

К15

Цепь клеммы К15 для моторного отсека

mini

Р4

10А



Цепь правой фары ближнего света (ФБС)

mini

Р5

10А



Цепь левой фары ближнего света (ФБС)

mini

Р6

К15

Сигнал К15 для электроусилителя рулевого управления (ЭУРУ)

mini

Р7

15А

К15

Питание контроллера системы надувных подушек безопасности (СНПБ)

mini

Р8

К15

Питание системы помощи при парковке (парктроник)

mini

Р9



Цепь указателя поворота (УП) правого бок. зеркала

mini

Р10

ЗА



Цепь заднего противотуманного освещения (ЗПТО)

mini

Р11

ЗА



Цепь указателя поворота (УП) левого бок. зеркала

mini

Р12

10А



Цепь дневных ходовых огней (ДХО)

mini

Р13

10А



Цепь правой фары дальнего света (ФДС)

mini

Р14

10А



Цепь левой фары дальнего света (ФДС)

mini

Р15



Цепь обогрева наружных зеркал

mini

Р16

АСС

Шина питания аксессуаров (положение АСС замка зажигания) Радио/мультимедиа, ТУ ЭРА-ГЛОНАСС

mini

Р17



Цепь задних габаритных огней (ЗдГО)

mini

Р18

7,5А



Цепь передних габаритных огней (ПрГО)

mini

Р19

7,5А



Цепь левого фонаря стоп-сигнала

mini

Р20

7,5А



Цепь правого фонаря стоп-сигнала

mini

Р21

15А

КЗО

Питание блока кузовной электроники (ВСМ), цепь указателей поворота

mini

Р22

КЗО

Питание 2 терминального устройства ЭРА-ГЛОНАСС

mini

Р23

КЗО

Питание 2 комбинации приборов (КП)

mini

Р24

ВТР

Питание селектора автоматизированной механической трансмиссии (АМТ)

mini



Предохра­

нитель

Номинал

Цепь

Назначение

Тип

предохранителя

Р25

ВТР

Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузов­ной электроники (БДФКЭ) и привода боковых зеркал

mini

Р26

ВТР

Шина ВТР для освещения салона и багажника

mini

Р27

ВТР

Шина ВТР для цепи выключателя тормоза

mini

Р28

15А

кзо

Питание радиоаппарата и диагностического разъема

mini

Р29

10А

кзо

Питание светотехники прицепа

mini

РЗО

15А

кзо

Питание топливного насоса

mini

Р31

ВТР

Шина ВТР для управления реле стеклоподъемников и отопителя салона

mini

Р32

ВТР

Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО)

mini

РЗЗ

ВТР

Шина ВТР для датчика угла поворота рулевого колеса

mini

Р34

ВТР

Шина ВТР для контроллера АВЗ/Е8Р

mini

Р35

5А/25А

кзо

Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО)

mini

Р36

10А

кзо

Питание фонаря стоп-сигнала

mini

Р37

10А

кзо

Питание блока кузовной электроники (ВСМ)

mini

Р38

5А/25А

К30/К15

Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО)

mini

Р39

20А

К15

Питание правого подрулевого переключателя (стеклоочистка, омыв)

mini

Р40

ЗОА/15А

К15

Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев перед­них сидений (для стандарт, норма)

mini

Р41

20А

КЗО

Питание аксессуаров (положение АСС замка зажигания)

JCase

Р42

20А

КЗО

Блок кузовной электроники (ВСМ, питание шины ВТР)

JCase

Р43

20А

КЗО

Блок кузовной электроники (ВСМ, питание замков дверей)

JCase

Р44

ЗОА

КЗО

Питание стеклоподъемников

JCase

Р45

ЗОА

КЗО

Питание вентилятора отопителя салона

JCase

Р46

ЗОА

К15

Питание переднего стеклоочистителя (стандарт, норма)

JCase

Р47

25А

КЗО

Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО

АТО

Р48

ЗОА

КЗО

Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоо­чиститель

АТО



Окончание таблицы 1

Предохра­

нитель

Номинал

Цепь

Назначение

Тип

предохранителя

Р49

25А

кзо

Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ)

АТО

Р50

25А

кзо

Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДО, правый ЕС, задние ГО, левый ДХО

АТО

Р51

15А

К15

Питание реле ПТФ (ЗМ, норма)

ГП1П1

Р52

АСС

Питание зарядного устройства 1)ЗВ

гтт

Р53

АСС

Питание кнопок круиз-контроля на руле

гтт

Р54





Свободен

гтт

Р55

15А

К15

Питание розетки 12В в багажнике

гтт

Предупреждение

Наличие предохранителей зависит от степени электрооснащенности автомобиля.

Реле монтажного блока салона

Таблица 2

Реле

Номинал

Назначение

К1

70 А

Разгрузочное реле шины К15. Коммутация питания светотехники и обогрева сидений

К2

ЗОА

Свободен

КЗ

ЗОА

Коммутация питания обогревателя заднего стекла

К4

40А

Коммутация питания передних стеклоподъемников

К5

40А

Коммутация питания вентилятора отопителя салона

Кб

ЗОА

Коммутация питания задних стеклоподъемников

К7

20А

Коммутация питания модуля бензонасоса

К8

20А

Коммутация питания аксессуаров (АСС)

К9

20А

Коммутация питания противотуманных фар (ПТФ)

Предупреждение

Наличие реле зависит от степени электрооснащенности автомобиля.
